Solarmodul-Halter: verlässliche Lösungen von CARLISLE®

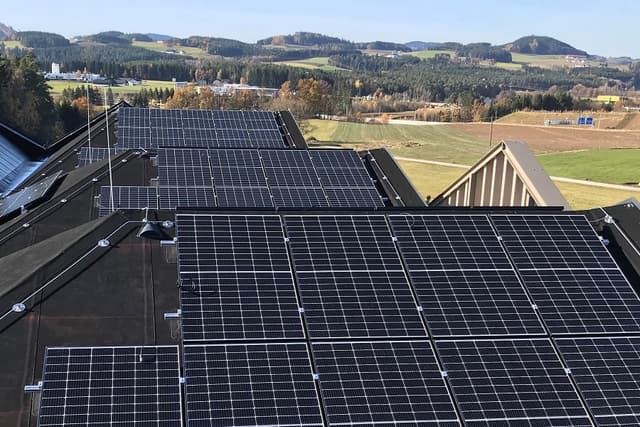

Die CARLISLE® Halterungen für Photovoltaik- und Solarthermiesysteme mit EPDM- oder TPO/FPO-Manschette sind optimal geeignet für die Montage auf geneigten Dächern und Flachdächern. Diese werden in der Tragkonstruktion mechanisch befestigt und mit dazugehörigen Manschetten an eine RESITRIX®, HERTALAN® oder SURE-WELD® Flächenabdichtung dauerhaft wasserdicht angeschlossen.
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
Standsicherheitsnachweis für PV-Halterungen
Der Standsicherheitsnachweis ist der statische Beleg, dass die Halterungen den erwarteten und simulierten Belastungen am Dach standhalten können. Dieser Beleg wird von einem Statikbüro mithilfe eines Finite-Elemente-Modells erstellt und anschließend extern von einem Prüfstatiker überprüft. So können wir unseren Kunden maximale Sicherheit bei allen zu erwartenden Lasten zusichern. Das berechnete System ist stets einem durch Versuche ermittelten vorzuziehen, um höchste Zuverlässigkeit und Sicherheit zu gewährleisten.
%3Aquality(75)%3Fupdated_at%3D2024-05-31T12%3A43%3A39.750Z&w=3840&q=75)
PV-Halter: Solarmodule professionell installieren
Für eine zuverlässige und dauerhafte Montage von Photovoltaik-Modulen auf geneigten Dächern und Flachdächern sind spezielle Solarmodul-Halterungen unverzichtbar. Exakt auf die jeweilige Dachbahn abgestimmt, gewährleistet unsere Lösung eine sichere Befestigung der Solarmodul-Halter.
geprüfter Standsicherheitsnachweis
Statisch nachgewiesen: Zugfestigkeit bis Bruch
Für die Befestigung auf Holz, Beton und Stahltrapezprofil geeignet
Werkseitig vormontierte Manschette zur Eindichtung aus RESITRIX®, HERTALAN® oder SURE-WELD®
Leichte Montage nach Fertigstellung der Abdichtung
Befestigung des Halters durch die Abdichtung
CE-Kennzeichnung
Leistungserklärung
Mechanische Befestigung und geprüfte Dichtheit

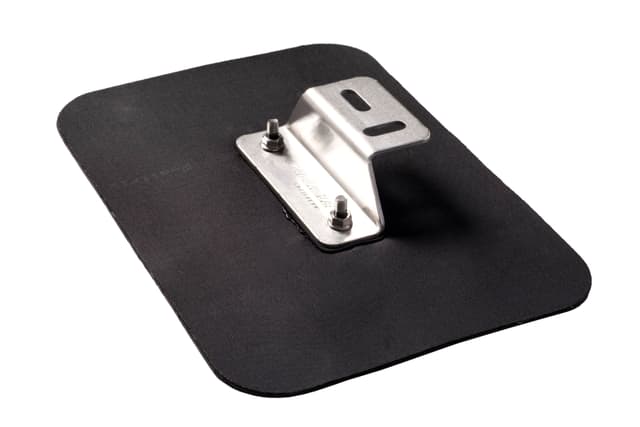

CARLISLE® Halterungen für die sichere Montage von Solarthermie- und Photovoltaiksystemen auf Flachdächern und flach geneigten Dächern bis zu 12 Grad. Grundplatte und Montagewinkel des Systems bestehen aus 3 mm starkem Aluminium. Die Befestigung erfolgt mechanisch in gedämmte und ungedämmte Untergründe aus Stahltrapezblech, Holz und Beton. Abschließend werden die Halterungen mit den werkseitig aufgebrachten Manschetten aus RESITRIX®, HERTALAN® oder SURE-WELD® an die entsprechende Flächenabdichtung dauerhaft wasserdicht angeschlossen.
%3Aquality(75)%3Fupdated_at%3D2024-05-06T11%3A01%3A41.938Z%3Afocal(3009x3770%3A3010x3771)&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2024-05-06T11%3A00%3A48.847Z&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2024-05-06T11%3A03%3A00.232Z&w=3840&q=75)
%3Aquality(75)%3Fupdated_at%3D2024-05-06T12%3A22%3A48.145Z&w=3840&q=75)
Montage der Module
Durch die Ausführung mit 2 Langlöchern können Schienen sowie Tragprofile verschiedenster Hersteller senkrecht und waagrecht montiert werden. Die Befestigung der Schiene erfolgt dabei beispielsweise mit Vierkantschraube und Mutter.
Technische Unterlagen herunterladen
| Kennwert | Wert |
|---|---|
| Einsatzgebiete: | Für alle geneigten Dächer bis 12°, mit CARLISLE® Dachabdichtung. Bei Dächern über 12° Neigung ist ein statischer Einzelnachweis zu erbringen. |
| Dachaufbauten: | Kalt- und Warmdach bzw. für harte und weiche Unterlagen |
| Untergründe: | Für die Befestigung auf Holz, Beton und Stahltrapezprofil geeignet |
| Material: | Aluminium 3 mm |
| Farbe: | alu natur/blank |
| Ausführung: | Mit zwei im rechten Winkel zueinander angeordneten Langlöchern zur Befestigung von Schienen für Solarpanels |
Daten-Aufnahmeformular zur Bemessung der CARLISLE® Halterungen für Solarthermie- und Photovoltaiksysteme
Die Anzahl und Anordnung der Elemente sind Bestandteil der Bemessung für das jeweilige Gesamtsystem. Die Bemessung des Halters ist als statisches System rechnerisch nachgewiesen. Jegliche Abweichungen von der vorgegebenen Montage führen zu einem Erlöschen dieses statischen Systems und der damit verbundenen Haftung. Diese Bemessung wird dabei von einer Reihe von Einflussfaktoren bestimmt und ist durch ein Berechnungsprogramm wie z.B. K2 Base vorzunehmen. Neben statischen, dachgeometrischen und windlast- sowie schneelasttechnischen Parametern bildet der Bemessungswert für die mechanische Befestigung der Halterung eine wichtige Einflussgröße bei der Gesamtbemessung.
Hierzu füllen Sie bitte unser Online-Daten-Aufnahmeformular aus. Der spezifische Bemessungswert ist von der Art und Beschaffenheit der jeweiligen Tragkonstruktion sowie vom Haltertyp abhängig.
Die Festigkeit der Tragkonstruktion und die damit verbundene Krafteinleitung sind bauseitig zu prüfen. Alle Halter werden nach dem gleichen System befestigt. Die Halter werden anhand der statischen Berechnungen im vorgegebenen Abstand ausgerichtet. Die Befestigung erfolgt mit definierten Schrauben in angegebener Anzahl.
Bitte fügen Sie der Checkliste falls vorhanden bei:
• Modulbelegungsplan
• Ggf. Fotos vom Dach
Bei Rückfragen wenden Sie sich gerne an unsere Inhouse Technik unter:
