Project Museumsdepot Boijmans Van Beuningen, Rotterdam

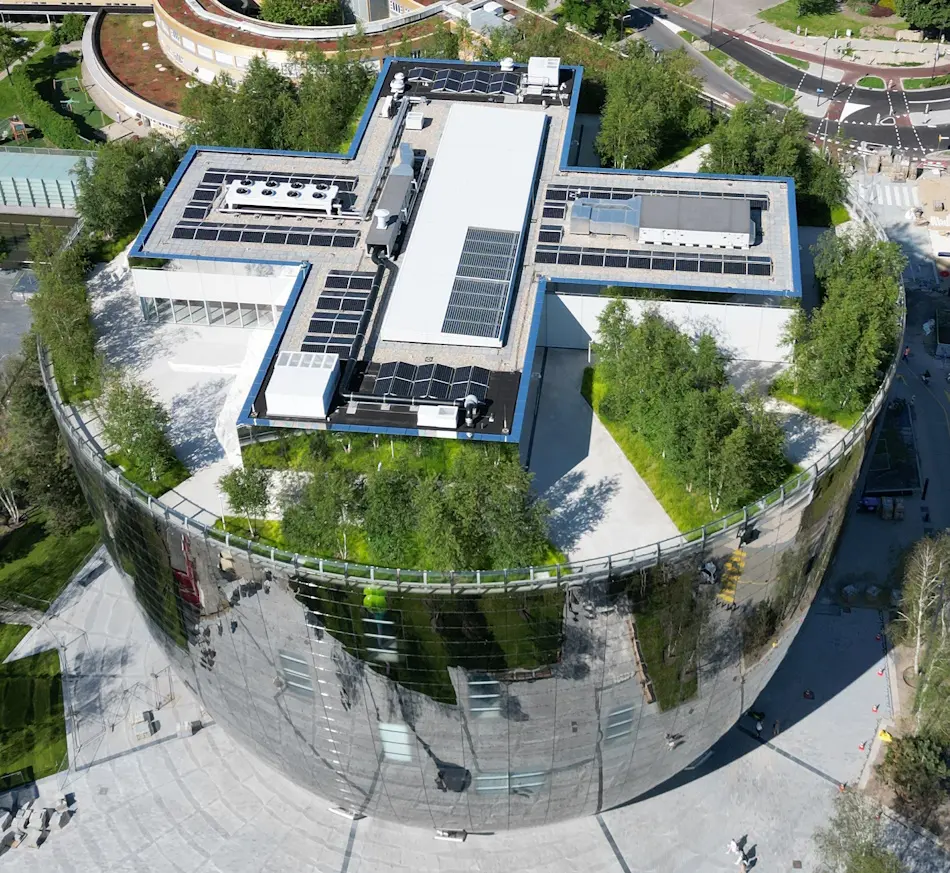

In de architectuurstad Rotterdam is er een nieuw depotgebouw voor het Boijmans Van Beuningen Museum. Aangrenzend aan het bakstenen bestaande gebouw uit de jaren 1930, heeft het bureau MVRDV een 40 meter hoge halve bol gecreëerd met een schitterende spiegelende gevel, waarop een lichte berkenbos is geplant.
Een toonaangevend project waarbij verschillende elementen van esthetiek, ingenieurskunst, luchtdichte oplossingen en dakvakmanschap samenkomen. Onze producten zijn misschien niet op het eerste gezicht zichtbaar, maar het is hoog tijd om deze "verborgen veiligheidsproducten" in de schijnwerpers te zetten.
Voor de water- en luchtdichte afdichting van de buitenhuls werden de EPDM-strips HERTALAN® EASY STICK GS gebruikt, voor de afdichting van het dak werd de wortelbestendige EPDM-folie RESITRIX® SK W Full Bond toegepast.
Veeleisende ontwerpeisen
In 2013 won the renowned Rotterdam-based firm MVRDV the competition for the new building. Starting from the client's desire for a public-oriented design aimed at attracting new audiences, the architects developed a 40-meter high, slightly elongated half-sphere constructed from precast concrete elements. The design, with its increasing diameter towards the top, resembles a monumental bowl. The contrast to the brick existing building and the surrounding museum park is accentuated by the fully mirrored exterior. The dazzling facade consists of 1,664 mirrored glass panels, covering a total area of 6,600 m², distributed across 26 surrounding rings with 64 panels each. Not only was the design a challenge, but implementing the specific requirements of the design also required innovative solutions for the water- and airtight sealing of the construction.
%3Aquality(75)%3Fupdated_at%3D2023-03-01T06%3A45%3A59.245Z&w=3840&q=75)
Lucht- en waterdichte afdichting van de spiegelgevel
Een grote uitdaging bij de uitvoering was de opbouw van de spiegelgevel. Aangezien het een open constructie betreft, was het noodzakelijk om deze water- en luchtdicht uit te voeren. De warmte-isolatie werd gerealiseerd met Kingspan Resol-schuimplaten, die met vier schroeven per element op de gevel werden bevestigd. Om de verspreiding van brand te beperken, werden alle horizontale en verticale voegen tussen de platen, evenals de schroefkoppen, afgedicht met het HARDCAST® FSR40-Butylband van CARLISLE®. Dit afdichtingsband heeft de hoogste classificatie voor rook (S1) en druipen (D0). Voor een lucht- en waterdichte afdichting werden daarnaast de zelfklevende EPDM-strips HERTALAN® EASY STICK GS van CARLISLE® gebruikt. De combinatie van EPDM en butyl in één product zorgt voor een afdichting die met een dampdiffusieweerstand (µ-waarde) van 170.000 praktisch luchtdicht is.
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
Wortelsbestendige dakbedekking

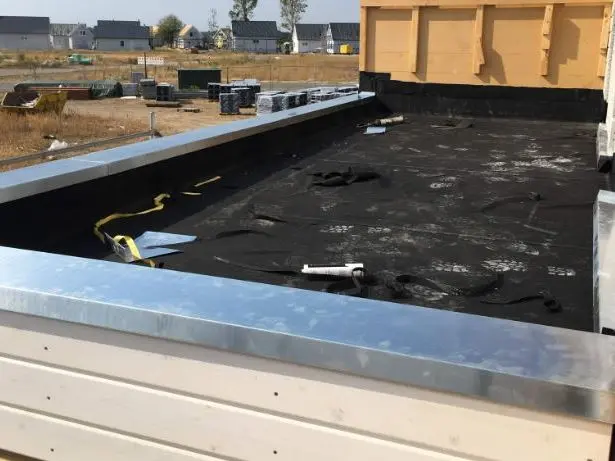

Vergelijkbare hoge eisen werden gesteld aan de dakbedekking. Om een langdurige, veilige bescherming tegen indringend vocht te garanderen, werd de wortelbestendige EPDM-dakbedekking RESITRIX® SK W Full Bond van CARLISLE® toegepast. Tijdens de uitvoering werd eerst een bitumineuze dampremmende laag op de betonvloer van het gebouw aangebracht, gevolgd door een 10 mm dikke laag waterafstotende C-EPS-mortel. Direct daarboven zorgt een platte EPS-afschotisolatie met een minimale dikte van 170 mm voor optimale warmte-isolatie en een veilige afvoer van regenwater boven de dakbedekking. Tussen de EPS-warmte-isolatie en de RESITRIX® SK W Full Bond dakbedekking werd een polymerbitumenlaag aangebracht. De wortelbestendige EPDM-bedekking biedt een langdurig veilige ondergrond voor de intensieve dakbegroeiing van het depotgebouw. De zelfklevende onderkant van de baan zorgt in combinatie met de speciale primer FG 35 voor een optimale, volledige hechting op de ondergrond.
Naast de noodzakelijke beschermings-, opslag- en drainage lagen werden er in de beplantingsopbouw ook staalmatten ingebouwd om de bomen later met riemen te verankeren. In totaal werden er 700 kubieke meter substraat in de beplanting geïntegreerd. Tussen de verschillende plantzones bevinden zich begaanbare terrassen van 12 centimeter dik gewapend beton voor de bezoekers.
Alle werkzaamheden konden in het voorjaar van 2020 worden afgerond. In de komende maanden volgen de verdere binnenafwerking en de verhuizing van de kunstwerken vanuit de huidige archiefruimtes.
In september 2021 wordt het nieuwe depotgebouw geopend. En het staat nu al vast: een bezoek ter plaatse zal de moeite waard zijn!
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
%3Aformat(webp)%3Aquality(75)&w=3840&q=75)
Projectgegevens
Project
Museumsdepot Boijmans Van
Beuningen, Rotterdam (NL)
Opdrachtgever
Stad Rotterdam, Museum Boijmans
Van Beuningen, Stichting De
Verre Bergen
Planning
MVRDV, Rotterdam; Verantwoordelijke
Architect: Winy Maas; Partner:
Fokke Moere
Competition Team
Winy Maas Jacob van Rijs, Fokke Moerel
Sanne van der Burgh Marta Pozo,
Gerard Heerink Elien Deceuninck,
Saimon Gomez Idiakez Jose
Ignacio Velasco,
Martin Jason Slabbynck Mariya Gyaurova,
Lukasz Brzozowski
Projectteam
Sanne van der Burgh,
Arjen Ketting, Gerard Heerink,
Jason Slabbynck, Rico van de Gevel,
Marjolein Marijnissen, Remco de Haan
Visualisatie
Antonio Luca Coco, Matteo
Artico, Carlo Cattó
Strategy & Development
Jan Knikker, Irene Start
Aannemer
BAM Bouw en Techniek, Bunnik (NL)
Gevelontwerp
Sorba Projects, Winterswijk (NL)
Landschapsplanning
MTD Architecten, Den Bosch (NL)
Dakwerk
Mastum B.V., De Meern (NL)
Dakbedekking, Gevelafdichting
CARLISLE® Construction Materials Europe
Groenbedekking
Van der Tol, Amsterdam (NL)
